제품 상세 정보:
|
| 모델 번호: | ETHB | 인터페이스의 수: | 8 |
|---|---|---|---|
| 일반 전력(W): | 20W | 광학 모듈: | SFP GE 광학 / 전기적인 모듈 |
| 적합렬: | MA5608T | 대기 온도: | 오랜 기간 : 0 'Ｃ 내지 45 'Ｃ (113' Ｆ에 대한 32' Ｆ) 단기간 : -5 'Ｃ 내지 55 'Ｃ (131' Ｆ에 대한 23' Ｆ) |
| 타입: | 광섬유 송신 보드 | 보증: | 1년이요 |
| 하이 라이트: | ETHB 기가비트 스위치 보드,HuaWei MA5608T,H801ETHB 광 인터페이스 보드 |
||

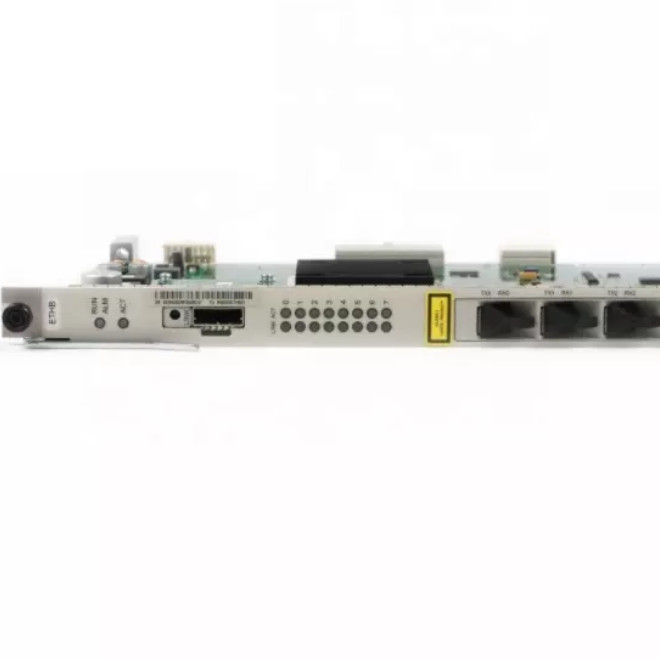

HuaWei MA5608T 기가비트 스위치 보드 ETHB 8 포트 GE 이더넷 서비스 광 인터페이스 보드 H801ETHB
이더넷 서비스 액세스 보드 사양
| 사양 | H801ETHA | H801ETHB |
| 인터페이스 수 | 8 | 8 |
| 광학 모듈 | 에스에프피 GE 광 트랜시버 | 에스에프피 GE 광/전기 모듈 |
| 이더넷 캐스케이딩 | √ | √ |
| 이더넷 업스트림 | × | √ |
| 보드 내 자체 스와핑(업스트림 보드 역할 시 업스트림 포트 간 상호 연결) | × | √ |
| 인보드 중합 | × | √ |
| 크로스 플레이트 중합 | × | √ |
| 사용자 접근 및 사용자 관리 | × | × |
단일 보드 전력 소비 및 프레임 길이
| 베니어 이름 | 전력 소비 | 프레임 길이 |
| 이더넷 서비스 액세스 보드 | ||
| H801ETHB |
정적: 20W :21W |
2052 바이트, 점보 프레임 기능이 활성화된 후 9216바이트로 증가 |
적용하다
* HW H801ETHB는 이더넷 캐스케이딩 및 이더넷 업스트림을 지원합니다.
* HW H801ETHB 싱글보드는 일반적으로 이더넷 캐스케이딩에 사용됩니다.
* HW H801ETHB 캐스케이딩 적용 시나리오 메인 컨트롤 보드와 GIU 보드가 부족한 경우 HW H801ETHB 싱글 보드를 이더넷 업스트림으로 사용할 수 있다.
원칙
* HW H801ETHB의 각 모듈의 기능은 다음과 같습니다.
1. 제어 모듈은 단일 보드의 소프트웨어 로딩, 작업의 관리 제어 및 슬롯 번호, 버전 번호 및 보드 유형 번호와 같은 신호 판독을 완료합니다.
2. 인터페이스 모듈은 외부에 8개의 GE 인터페이스를 제공합니다.
3. 스위치 모듈은 크로스 보드 집계를 통해 부하 공유 및 중복 보호 기능을 실현합니다.
4. 전원 모듈은 보드의 각 기능 모듈에 작동 전원을 제공합니다.
5. 클럭 모듈은 보드의 각 기능 모듈에 대해 작동하는 클럭을 제공합니다.
* HW H801ETHB의 업무 프로세스는 다음과 같습니다.
1. 업스트림 방향에서 서비스 데이터는 백플레인 커넥터를 통해 메인 제어 보드에서 스위치 모듈에 연결되고 스위치 모듈은 이더넷 패킷의 유선 속도 교환을 완료하여 서비스 캐스케이딩 및 업스트림을 실현합니다.
2. 다운스트림 방향에서 서비스 데이터는 GE 인터페이스가 스위치 모듈을 통과한 후 백플레인에서 주 제어 보드로 연결됩니다.
패널 인터페이스
| 베니어 카테고리 | 베니어 이름 | GE 광 트랜시버 - 단일 채널 이중 광섬유 양방향 | GE 광 트랜시버 - 단일 채널 단일 광섬유 양방향 | GE 광 트랜시버 - 이중 채널 단일 광섬유 양방향 | GE IPL 모듈 - 단일 채널 이중 광섬유 양방향 | GE 전기 모듈 |
| 이더넷 서비스 액세스 보드 | 에타 | √ | × | × | × | × |
| ETHB | √ | √ | × | √ | √ |
빛
| 주도 실크스크린 | 리드의 이름 | 주도 상태 | 상태 설명 |
| 알람 실행 | 운영 상태 주도 | 빨간색 깜박임 | Veneer 시작 프로세스 중 앱 시작 단계 |
| 녹색으로 깜박임(주기 0.25초) | 싱글 보드의 기동 과정에서 메인 컨트롤 보드와 통신하는 단계 | ||
| 녹색으로 깜박임(주기 1초) | 베니어판은 정상적으로 작동합니다 | ||
| 빨간색은 단색 | 베니어 실패 | ||
| 행동 | 기본 및 대기 LED | 녹색은 단단하다 | 의미를 나타내지 않음 |
| 링크 | 링크 상태 표시기 | 밝은 녹색 | 포트가 연결을 설정합니다. |
| 끄다 | 포트가 연결되지 않았습니다 | ||
| 행동 | 데이터 상태 주도 | 노란색 깜박임 | 데이터 전송이 있습니다 |
| 끄다 | 데이터 전송 없음 |
