제품 상세 정보:
|
유명 상표: | ST | 모델 번호: | STM32F103RCT6 |
---|---|---|---|
브랜드: | IC MCU 32BIT 256KB 플래시 64LQFP | 핵심 프로세서: | 팔 Cortex-M3 |
연결관 유형: | 48K X 8 | 오실레이터형: | 2V ~ 3.6V |
순간 사이즈: | 72MHz | 주변 장치: | 32 비트 |
제어기 시리즈: | 자동 예금기 16x12b | 생산 소요 시간: | 재고 |
하이 라이트: | 32Bit 마이크로컨트롤러 ST 마이크로일렉트로닉스 칩,QFP-64 ST 마이크로일렉트로닉스 칩,STM32F103RCT6 |

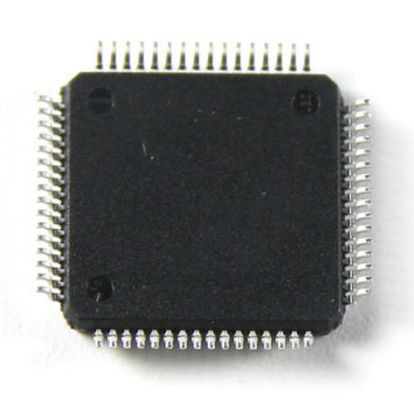

ST 스트미크로일렉트로닉스 칩 STM32F103RCT6 QFP-64 32 비트 마이크로컨트롤러
STM32F103RCT6의 의미 : 256KB 플래시, 48KB SRAM, LQFP64 패키지, 온도 범위 -40 내지 85로, Cortex-M3 기초적 MCU72MHz CPU.
Cortex-M3은 32 비트 프로세서 코어입니다. 내부 데이터 경로는 32개 비트이고, 등록이 32개 비트이고, 기억기접합이 또한 32개 비트입니다. CM3은 하버드 구조를 채택하고, 독립적 명령 버스와 데이터 버스를 가지고 있으며, 그것이 명령 패치와 자료 접근 대비를 만들 수 있습니다. 이런 방식으로, 자료 접근은 더 이상 명령 버스를 차지하지 않고 명령 버스와 데이터 버스가 똑같은 기억장치 공간을 공유합니다.
STM32RCT6 상세한 도입 :
하드웨어 자원 : 48KB SRAM, 256KB 플래시, 2개의 기초적 타이머들, 4개의 일반적 타이머들, 2개의 진보적 타이머들, DMA 제어기들 2명 (전체에서 12개 채널), 3 SPI, 2 IIC, 5 직렬 포트, 1 USB, 1개 깡통, 3시 12분 비트 ADC, 1시 12분 비트 DAC, 1개 전략 방위 구상국 인터페이스와 51 다목적 입출력 포트. (51+5*2+3=64 51 입출력 포트, 전원 공급기의 5 쌍, VBAT BOOT0 NRST)
내부 구조물 :
LSE : 저속 외부 클럭 신호 (32.768KHz가 일반적으로 RTC 시계로서 사용됩니다)
LSI : 저속 내부 클럭 신호 (40KHz)
HSI : 고속 내부 클럭 신호 (8MHz)
HSE : 고속 외부 클럭 신호 (4-16MHz)
외부 외부 클럭 신호원이 크리스탈 발진기입니다 (큰 크기 때문에, 그것이 통합되지 않지만, 그러나 정확도가 높습니다)
내부 내부 클럭 신호 원천 RC회로 (칩 안에서, 부족한 정확성)
기록 : HCLK 최대 72MHz PCLK1 최대 36MHz PCLK2 최대 72MHz
상세한 설명 :
영상 상세 :
